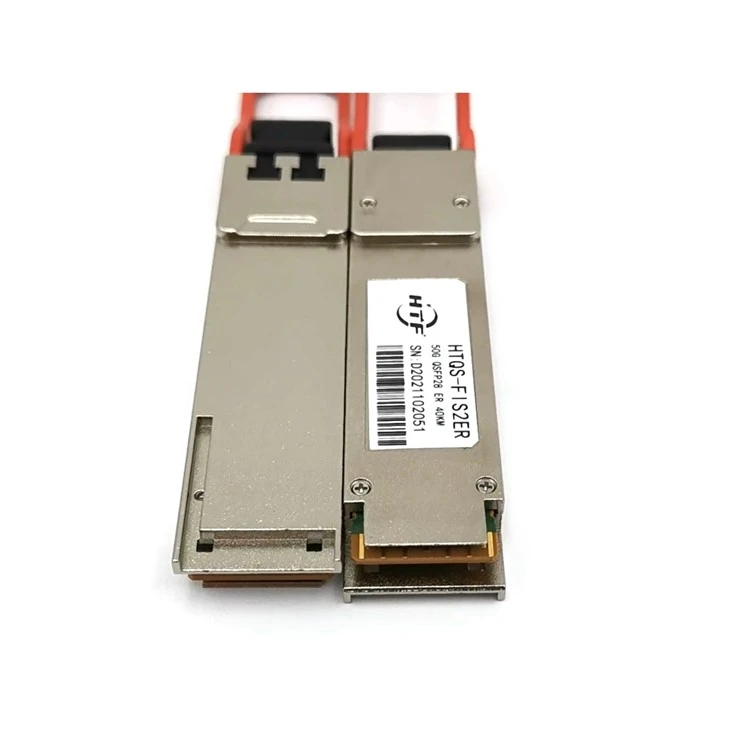

Okolje uporabe oddajnika-sprejemnika 50G QSFP28 ER2 40km je zelo široko. Primeren je za scenarije uporabe, kot je interna medsebojna povezava podatkovnih centrov in WAN velikih podjetij in operaterjev. Na primer, na področju financ, zdravstvene oskrbe, izobraževanja in e-trgovine je potreben varen in hiter prenos podatkov. Trenutno lahko sprejemnik-sprejemnik 50G QSFP28 ER2 40km zadovolji te potrebe. Hkrati so na visokokakovostnih področjih uporabe, kot sta računalništvo v oblaku in veliki podatki, potrebni tudi izdelki optičnih modulov z visoko hitrostjo in stabilno zmogljivostjo.
Funkcija
Podpira 50GBASE-ER;
Hitrost signalizacije voznega pasu 26,5625 Gb/s s PAM4;
Do 40 km prenos na SMF;
EML laser in APD sprejemnik;
Hitri V/I električni vmesnik (CAUI-4);
Vmesnik I2C z integriranim nadzorom digitalne diagnostike;
QSFP28 MSA paket z duplex LC konektorjem;
Eno napajanje +3.3V;
Največja poraba energije 4,5 W;
Delovna temperatura ohišja: 0 do +70 stopinj;
Skladno z IEEE 802.3cn v0.1;
Skladno s SFF-8636 in SFF-8679;
Skladen z Direktivo EU 2015/863/EU;
Informacije o naročanju
|
del št. |
Hitrost prenosa podatkov |
Laser |
Vlakno Vrsta |
Razdalja |
Optični Vmesnik |
Temp |
DDMI |
|
HTQS-FIS2ER |
53,125 Gbps |
1310nm EML |
SMF |
40 km |
LC |
0~70C |
Y |
Optične specifikacije
|
Oddajnik |
|||||||
|
Parameter |
Simbol |
Min. |
Tipično |
Maks. |
Enota |
Opombe |
|
|
Sredinska valovna dolžina |
CW |
1304.5 |
1311 |
1317.5 |
nm |
||
|
Razmerje zatiranja stranskega načina |
SMSR |
30 |
dB |
||||
|
Povprečna izstrelitvena moč |
PTX |
0.4 |
- |
6.63 |
dBm |
Opomba 1 |
|
|
Amplituda zunanje optične modulacije |
OMA |
3.4 |
- |
7.4 |
dBm |
Opomba 2 |
|
|
Izstrelitvena moč v OMA minus TDECQ(min) |
OMA-TDECQ |
2 |
- |
- |
dB |
Opomba 3 |
|
|
Oddajnik in disperzija zapiranje oči za |
|
|
|
|
|
||
|
Povprečna izhodna moč (izklop laserja) |
P0UT-OFF |
- |
- |
-30 |
dBm |
||
|
Razmerje zatiranja stranskega načina |
SMSR |
30 |
- |
- |
dB |
||
|
Razmerje izumrtja |
Urgenca |
6 |
- |
- |
dB |
||
|
RIN_OMA |
RIN |
- |
- |
-132 |
dB/Hz |
||
|
Odbojnost oddajnika |
Tref |
- |
- |
-26 |
dB |
||
|
Toleranca optične povratne izgube |
ORLT |
- |
- |
20 |
dB |
||
|
Sprejemnik |
|||||||
|
Sredinska valovna dolžina |
CW |
1304.5 |
1311 |
1317.5 |
nm |
||
|
Prag škode |
Pškoda |
-2.37 |
- |
- |
dBm |
Opomba 4 |
|
|
Povprečna moč Rx |
PRX |
-17.6 |
- |
-3.37 |
dBm |
Opomba 5 |
|
|
Sprejemna moč (OMAouter) (maks.) |
Poma |
- |
- |
-2.6 |
dBm |
||
|
Občutljivost sprejemnika _OMA |
SEN _OMA |
- |
- |
-15.1 |
dBm |
@BER 2.4E-4 |
|
|
Odbojnost |
Ref |
- |
- |
-26 |
dB |
||
|
Stresna občutljivost sprejemnika (OMAouter) |
|
|
|
|
|
|
|
|
Pogoji preizkusa občutljivosti sprejemnika pod stresom |
|||||||
|
Napeto zapiranje oči za PAM4 (SECQ) |
SECQ |
- |
- |
3.2 |
dB |
||
|
SECQ – 10log10(Ceq)f (maks.) |
- |
- |
3.2 |
dB |
|||
