funkcija
Izvedite 4x25G↔100G multipleksiranje/demultipleksiranje
Izvedite 100G↔4x25G multipleksiranje/demultipleksiranje
Poudarki izdelka
Podpora: 4x25G↔100G/100G↔4x25G
Stran odjemalca: modul 100G QSFP28
Stran linije: 4xSFP28 DWDM modul (štiri 25G vrata)
Podpora za eno storitev 100G, demultipleksirano v štiri optične signale standardne valovne dolžine WDM s hitrostjo 25G
Podpora: 4x10G↔40G/40G↔4x10G
Stran odjemalca: modul 40G QSFP+
Stran linije: 4xSFP+ DWDM modul (štiri 10G vrata)
Podpira eno storitev 40G, demultipleksirano v štiri optične signale standardne valovne dolžine WDM s hitrostjo 10G
Preskus povratne zanke podpornih vrat
Podpira funkcijo ALS
Podpira funkcijo LFP
Podpira digitalno diagnostiko DDM
Podpira 40 valov/80 valov DWDM
Transponder 40G&100G vključuje dostopovne vmesnike, ki temeljijo na QSFP28-, ki lahko sprejmejo različne vrste QSFP28, npr. Multimode Single mode, vrata 4SFP so 4x 10Gbps /4x25G, kar omogoča prilagodljive možnosti povezovanja med multiponderji bodisi v sistemu WDM, v primerjavi z 100G koherentna rešitev, 40G&100G Transponder DWDM rešitev znatno zmanjša stroške in je stroškovno najučinkovitejša rešitev za razširitev metropolitanskega omrežja in velikih podatkovnih centrov. TMUX8 ustreza ohišju serije HT6000 CH04, CH08, CH20.
Specifikacije
|
Sistemski parameter |
Tehnični indikator |
|
|
Sredinska valovna dolžina |
DWDM 1529,5~1565,50nm |
|
|
Hitrost prenosa podatkov (Gbps) |
100Gbps / 40Gbps |
|
|
100G vmesnik |
Stran odjemalca |
100G QSFP28 modul ali 40G QSFP+ modul |
|
Črta stranska |
4xSFP28 25G DWDM modul ali 4x SFP+ 10G DWDM modul |
|
|
NMS |
TELNET, SNMP, SPLET |
|
|
Velikost |
191 (Š) x 253 (G) x 20 (V) mm |
|
|
okolje |
delovna temperatura |
-10 stopinj ~ 60 stopinj |
|
Temperatura shranjevanja |
-40 stopinj ~ 80 stopinj |
|
|
Relativna vlažnost |
5 % ~ 95 % brez kondenzacije |
|
|
Poraba energije |
Manj kot ali enako 30 W |
|
Informacije o naročanju
|
Model |
funkcija |
Protokoli |
Stran odjemalca |
Črta stranska |
|
HTF6000-Q2FS28 |
40G/100G Dual Multi-Rate muxponder
1xQSFP28 vmesniki do 4xSFP28 |
40G do 4x10G/4x10G do 40G
|
QSFP+ 40G |
4x SFP+ 10G DWDM modul |
|
100G do 4x25G/4x25G do 100G |
QSFP28 100G |
4x SFP28 25G DWDM modul |

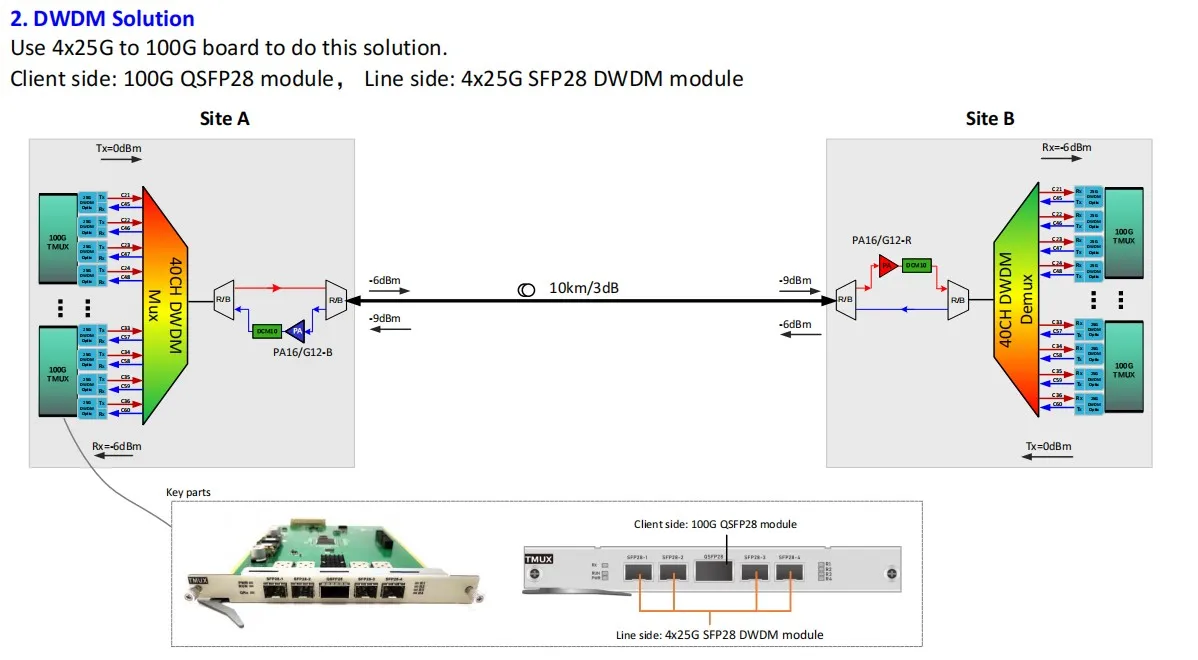

Prilagojena rešitev DWDM
|

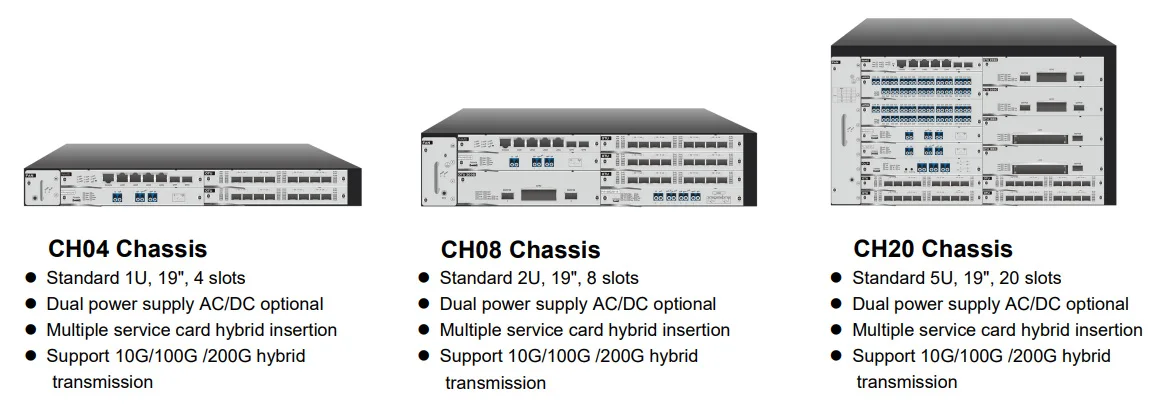

Šasija serije HT6000 je neobvezna
|
|||
|
CH04 Šasija: 482,5 (Š) x 350 (G) x 44,5 (V) mm
|
1U 19-palčno ohišje
|
1 reža za upravljanje omrežja
|
3 reže za univerzalne storitve
|
|
CH08 Šasija: 482,5 (Š) x 350 (G) x 89 (V) mm
|
2U 19-palčno ohišje
|
1 reža za upravljanje omrežja
|
7 univerzalnih servisnih mest
|
|
CH20 Šasija: 482,5 (Š) x 350 (G) x 222,5 (V) mm
|
5U 19-palčno ohišje
|
1 reža za upravljanje omrežja
|
19 univerzalnih storitev
|
|
Poraba energije: 1U<120W, 2U<200W, 5U<400W
|
|||
|
Podpira SNMP, splet, CLI več načinov upravljanja omrežja
|
|||
|
Podpora za dvojno redundantno zaščito napajalnika, podpora za napajanje AC: 220 V / DC: -48 V izbirno
|
|||
|

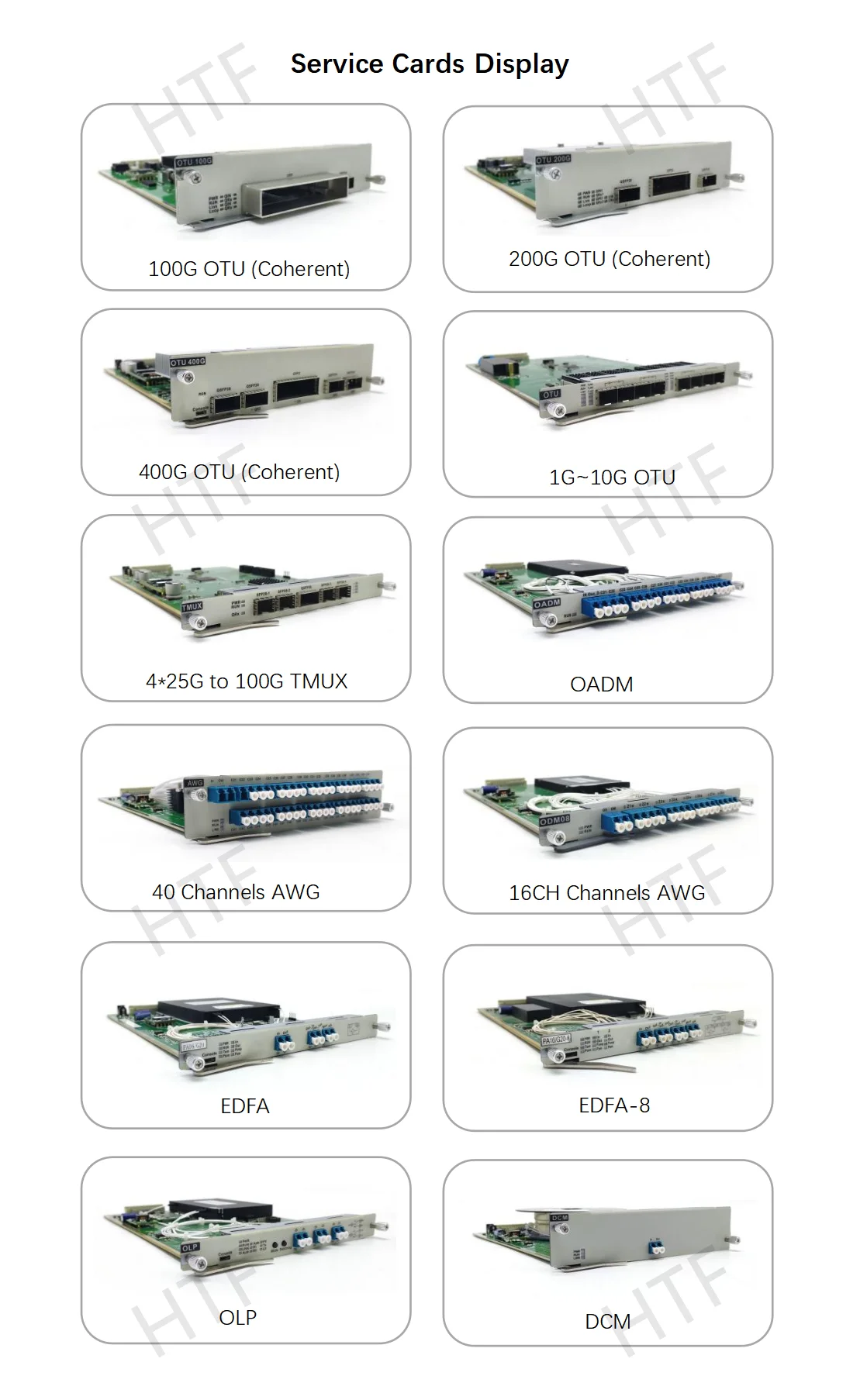

Transponder 100G
|
100G OEO
|
4/8/16/40/48 kanal DWDM MUX/DEMUX ali kartica OADM
|
|
2x100G do 200G Muxponder
|
25G OEO
|
4/8/16 kanal CWDM MUX/DEMUX
|
|
4x25G do 100G Muxponder
|
2x10G OCP transponder
|
Zaščita optične linije OLP
|
|
4x10G SFP+ transponder
|
8x1.25G konvergenca
10G Muxponder |
Kartica EDFA
|
