9-dimenzionalna WSS plošča
1) Shematski diagram notranje strukture plošče WSS je prikazan na sliki 1, plošča pa zavzema 1/2 reže. zahtevan vgrajen BA in PA, vgrajen VOA pred vhodom PA; Opcijsko vgrajen OCM, OTDR.
2) Razpon ojačanja BA je 15~25dB; ojačanje PA1 zajema vsaj 15~25dB, ojačanje PA2 pa vsaj 22~35dB. Za zahteve zmogljivosti BA in PA.
3) Za točke nadzora moči glejte položaj ikone PD na sliki 2 diagrama notranje strukture plošče; vrednost izhodne kalibracije BA je kalibrirana na vrata LINE OUT; vhodna stran PA sporoči dve vrednosti vhodne moči.
Vhodna umeritvena vrednost VOA je umerjena na vrata LINE IN, vhodna vrednost umerjanja EDFA pa je izmerjena vrednost na vratih LINE IN minus vrednost slabljenja VOA in vnesena izguba sklopke med sprejemno stranjo OSC in glavna optična pot. Določiti je treba vhodno skaliranje BA in izhodno skaliranje PA.
4) Plošča ima dve indikatorski lučki, vsaj treh barv rdeče, rumene in zelene. Indikator STAT se uporablja za označevanje stanja delovanja plošče, indikator LINE pa za označevanje stanja optičnih vrat ustreznih vrat.

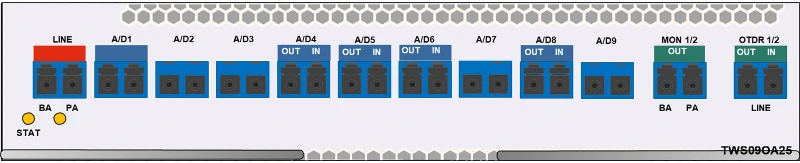

1 Shematski diagram notranje strukture 9-dimenzionalne WSS plošče

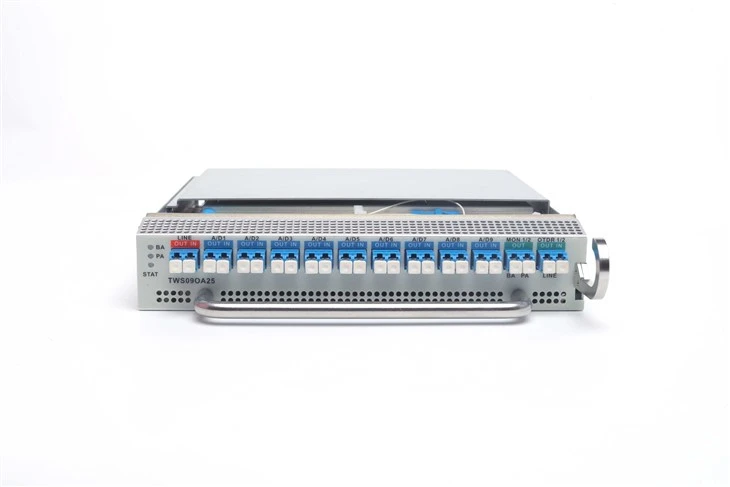

9-dimenzionalni diagram plošče WSS

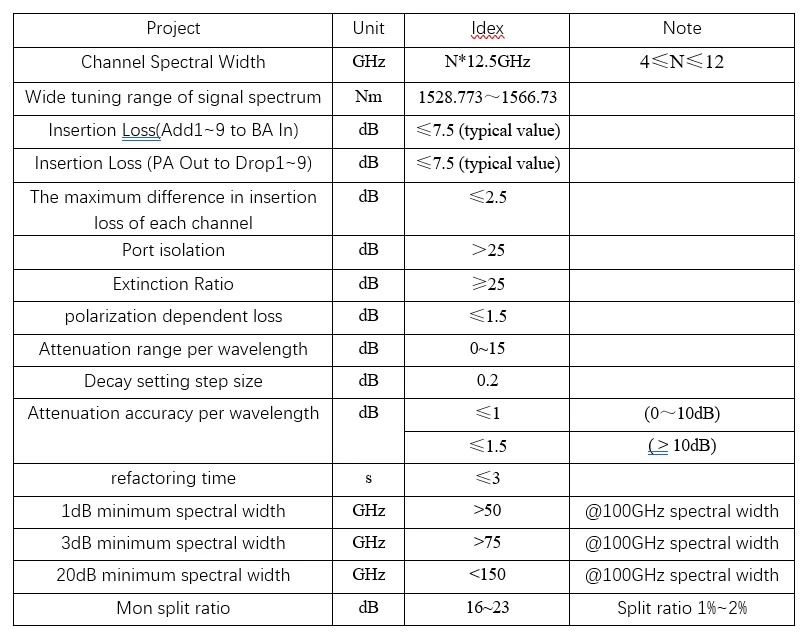

Specifikacije modula WSS
