MpO / MTP prenosni modul škatla vsebuje 12 / 24 jedro MPO / MTP direktni ventilator ven optičnih kablov komponent (en konec optične kabel je pred prekinitev z MPO / MTP konektor, drugi konec pa je pred prekinitev s skupnimi enojedrnih konektorjev, kot so SC, LC, st). Sprednja plošča je opremljena s SC, LC, st in drugimi adapterji, hrbtna plošča pa je opremljena z MPO / MTP adapterjem.
Funkcije
● Priključite 1 12 jedro MPO (m) na LC dupleks priključek.
● Sprednja plošča je opremljena z LC dupleks adapterjem, zadaj pa mpo adapter.
● Škatla z visoko gostoto 1U podpira 12 preklopnih modulov, največja podpora pa je 144 jedrna LC povezava.
● Modulno polje sprejema univerzalno polarnost, plug in play.
● Modulna škatla sprejme lahko integrirano plastično lupino, ki lahko učinkovito zaščiti komponente optičnih vlaken v škatli.
● Identifikacija številk vrat in označevanje zaporedja črt lahko učinkovito prepozna vlaknasto pot ter olajša namestitev in vzdrževanje.
● Sprejme metodo hitre namestitve prostega vijaka, ob upoštevanju čvrstega vlečnega in priročnega vlečenja.
● Pretvorba veje 12 jedra 24 jedra MPO / MTP konektorja v LC dupleks konektor;
● Nizka izguba povezava, enostavno dati polno igro za velike prenosne zmogljivosti optičnih vlaken;
● Sprednja plošča je opremljena z LC adapterjem, zadaj pa mpo / MTP adapter;
● Zasnova ohišja škatle je znanstvena, z uporabo inženirske plastike in aluminijastih zlitih materialov, prekrita z elektrostatičnim pršenjem, lep in preprost videz, enostaven za uporabo;
● Vsa vrata so označena na sprednjem koncu, kar je enostavno prepoznati in iskati.
Uporaba izdelka:
● infrastruktura podatkovnega centra;
● Omrežje prostora za shranjevanje;
● Nastajajoči protokol 40g / 100gps;
● Omrežni sistem enterprise.
Tehnični parametri:
Projekt
| Parameter | |
Priključek
| MPO | Lc |
Delovna temperatura
| -40 °C ~ +80 °C | |
Temperatura shranjevanja
| -40 °C ~ +85 °C | |
Izguba vstavljanja
| SM: ≤0.35dB (tipična vrednost); ≤ 0,75dB (standardna vrednost), MM:≤ 0,50dB (standardna vrednost), ≤0.35dB (tipična vrednost); | SM:≤ 0.2dB; MM:≤ 0.2dB;
|
Povratna izguba
| SM:≥60dB; MM:≥35dB; | SM:≥60dB; MM:≥35dB; |
MPO končni obraz
| Moški: s pinom ; ženska: brez pin | |
Število jeder
| 8、12&24芯 | |
Drugi končni konektor
| MPO-ženski , MPO-moški , FC , SC , ST , MU , LC , E2000 | |
Način vlaken | Enojni način, več način (50, 62.5, OM2, OM3, OM4) | |
Vrsta vlaken | Fascicular, zonal in nag band | |
Poleg tega je mpo / MTP prenosni modul škatla lahko zasnovana tudi za namestitev več MPO / MTP neposredni ventilator ven optičnih kabelskih komponent. Na primer, število vrat na enem MPO / MTP prenosni modul polje je lahko več kot 144. Modul mpo / MTP prenosni modul realizira modularni varen prenos med MPO / MTP in SC, LC, St konektorji. Zagotavlja hitro, zanesljivo, visoko zmogljivo in učinkovito shemo za prenos iz večjedrnih optičnih vlaken v SC, LC, st in druga optična vlakna.
TIA / eia568-b.1-7 standard določa tri načine povezave a, B in C, da se zagotovi skladnost polarnosti serijskih obojestranskih vlaken. Standard določa tudi vrsto pretvorbe modul polje, ki vsebuje MPO / MTP duplex adapter v tipični konfiguraciji sistema. Odvisno od konfiguracije ožičitve lahko polje modula za pretvorbo namestite s tipko navzgor navzdol (tip A) ali s ključem navzgor (tip b) adapter. Edina razlika med tipom A in tipom B je v tem, da je smer dostopa MPO / MTP ventilator ven konektor za skakanje znotraj prenosnega modula polje se razlikuje od zunanjih MPO / MTP jumper konektor. Način a sprejme naravnost skozi način ožičenja in tip MPO / MTP adapter (ključ gor in tipko navzdol način sklopke). Način B uporablja način navzkrižnega ožičenja in adapter tipa B (ključ navzgor in ključ up način sklopke).
Na trgu večina mpo / MTP prenosnih modulov škatel sprejme privzeto konfiguracijo tipa A, saj je lažje uporabiti ta način povezave za nažiganje, in je primeren za eno način in več način prenosa, in podpira razširitev omrežja. Poleg tega, ker je konfiguracija adapter ključa v načinu C skladna s tem, da je v načinu a, MPO / MTP modula pretvorbe polje tipa A je primeren tudi za ožičiti povezavo načina C. Tip B MPO / MTP prenosni modul polje je tudi v povpraševanju na trgu, vendar je ta vrsta modul polje omejena, ker ne podpira uporabe APC eno-način konektor.
Prednosti in slabosti MPO jumper modul polje in MTP optično vlakno modul polje
Izbira mpo / MTP prenosnega modula je odvisna od načina omrežne povezave in zahtev komponente. Treba je vedeti, da bo uporaba komponent tipa B (skakalcev, adapterjev, modulskih škatel itd.) prečkala poravnavo vlaken, medtem ko tip komponent ne bo vplival na zaporedje poravnave vlaken.
MPO / MTP prenosni modul polje ima veliko prednosti. To je enostavno namestiti. To lahko zelo zmanjša stroške dela, prihranite prostor in čas namestitve. To je idealna rešitev za aplikacije visoke gostote. Poleg tega je MPO / MTP prenosna modulska škatla primerna za aplikacije z majhnim številom optičnih vlaken kot tudi za aplikacije z velikim številom optičnih vlaken. Je idealna rešitev za telekomunikacijsko omrežje, WDM aplikacijo, podatkovno središče za nažičevanje, nažiganje hrbtiščnega omrežja in 40 / 100g omrežje.
Kako povezati MPO vmesnik optični modul z optičnim modulom LC vmesnika?
Optični moduli na trgu imajo zdaj običajno MPO in LC vmesnike. Za dva optična modula z enakim vmesnikom se povezava v osnovi lahko realizira z uporabo MPO preskakača vlaken ali LC optičnih vlaken jumper. Za povezavo med optičnimi moduli z različnimi vmesniki, poleg uporabe MPO backbone fiber jumper in LC duplex fiber jumper, optična fiber adapter plošča in mpo-lc dvoetazno optično fiber distribucijsko polje so prav tako potrebna in drugi optični vlakna kabli izdelkov. Tukaj je več načinov povezave:
1. QSFP + optični modul in SFP + rešitev neposredne povezave optičnega modula
Ko je priključen QSFP + optični modul z 8-jedrnim MPO vmesnikom in 4 optični moduli z dvostransko LC vmesnikom, potrebujemo 8-jedrni mpo-lc dvoetazni skakalec vejnih vlaken. Vendar pa je ta shema neposredne povezave omejena na povezavo na kratko razdaljo na istem stojalo.
2. Raztopina za medsebojno povezavo qsfp + optičnega modula in SFP + optičnega modula

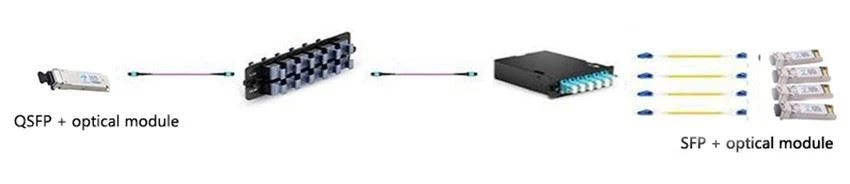

Qsfp + optični modul in SFP + optični modul sta povezana z optičnim skakalnikom MPO prtljažnika in LC dupleksom optičnih vlaken. Plošča z adapterjem iz vlaken, MPO backbone fiber jumper in mpo-lc duplex fiber distribution box se uporabljajo med MPO backbone fiber jumper in LC duplex vlaken obliž kabel. Ta način povezave omogoča zamenjavo naprave na obeh koncih povezave vlaken.

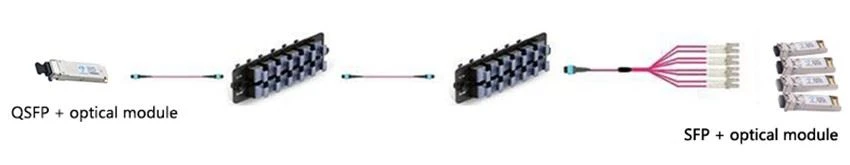

3. Način medsebojne povezave qsfp + optičnega modula in optičnega modula SFP + se razlikuje od prejšnje sheme povezave, ki je naprava za dostop do optičnih vlaken na koncu SFP + optičnega modula. Na koncu je povezan z optičnim modulom vlaken skozi ploščo adapterja vlaken in LC duplex branch fiber jumper. Vendar pa je pomanjkljivost te metode pomanjkanje prilagodljivosti na koncu SFP + optičnega modula, ker morajo biti pristanišča SFP + optičnega modula v istem šasiju. To pomeni, da ta shema povezave ne omogoča zamenjave opreme za dostop do optičnih vlaken na koncu SFP + optičnega modula.
4. Navzkrižna rešitev qsfp + optičnega modula in SFP + optičnega modula

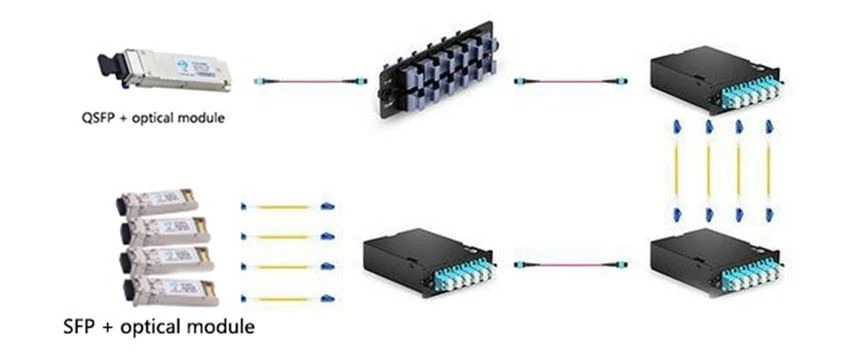

Prva shema cross connectiona je predvsem preko MPO prtljažnika optični fiber jumper, mpo-lc duplex optična vlakna distribucijska škatla in LC dupleks optična vlakna jumper. Druga shema navzkrižne povezave je bolj zapletena. Poleg opreme za optična vlakna, ki je potrebna v shemi 1, mora uporabiti tudi ploščo optičnega adapterja. Ta metoda navzkrižnega povezovanja je bolj primerna za aplikacije, kjer je razdalja med razponi distribucije daljša, in je treba zagotoviti, da se prtljažnik kabel v reže ne poškoduje.
MTP / MPO serija je skupina inovativnih izdelkov, omogoča optični prenos vlaken v novo obdobje. Serija MTP / MPO so idealni izdelki za sanacijo nesreč, hrbtenčno omrežje in distribucijo optičnih vlaken v stavbah. Na primer, en MTP / MPO konektor lahko realizira 12 jedrni prenos na enem optičnem kablu. Z izdelki serije MTP / MPO lahko uporabniki prtljažnik povežejo z vsako vejo z enim optičnim kablom, ki vsebuje 12 jeder. Uporaba te večjedrne tehnologije zelo prihrani čas napeljave, namestitev pa je hitra in točna. Razvoj optične komunikacije zahteva vse več priključkov. Modularni priključek z visoko zanesljivostjo in enostavno uporabo. MPO predkoncentrirani optični kabli so v pomoč hitro nameščenim podatkovnim centrom in infrastrukturnim okoljem vlaken. Preko modula MDA, HDA in EDA modula ali ventilatorja iz optične kabelske povezave, njegova učinkovita plug and play arhitektura v veliki meri zmanjšuje začetne stroške namestitve in rutinskega vzdrževanja.
