Izdelki se običajno uporabljajo v dejanskem omrežnem okolju, kjer Ethernet kabla ni mogoče pokriti in je treba za podaljšanje oddajne razdalje uporabiti optična vlakna, ki se običajno nahajajo v aplikaciji za dostopno plast širokopasovnega človeka; na primer prenos HD video slike za spremljanje varnostnega inženiringa; hkrati pa ima tudi veliko vlogo pri povezovanju zadnjega kilometra optičnih vlaken s človekom in zunanjim omrežjem.
Pretvornik gigabitnih SFP medijev HTF-G201SFP ponuja 1 TP in 2 SFP vrata za podporo pretvorbe med omrežji 10/100 / 1000Base-T in 100 / 1000Base-X. Z dvema SFP priključkoma 100Base-FX ali 1000Base-SX / LX zagotavlja HTF-G201SFP visoko zanesljivost in prilagodljivost za podaljšanje razdalje prenosa medija do 550 m, 20 km ali več, odvisno od SFP modulov. Omogoča povezavo dveh vrst segmentov enostavno, učinkovito in poceni.
Lastnosti izdelka
● Podpira 1 10/100 / 1000m prilagodljiva električna vrata in 1 gigabitna optična vrata (enojno vlakno /
dvojno vlakno neobvezno)
● Samodejno pogajanje za pol dupleks ali polni dupleks
● Razdalja med več načinov prenosa lahko doseže 550 metrov in največja možnost za en način
razdalja prenosa lahko doseže 80 kilometrov
● Ima funkcije zaščite pred nevihtami, prometnega ravnovesja, izolacije konfliktov in napak
zaznavanje
● Sprejet je visokozmogljiv stikalni čip in velik predpomnilnik
● Kakovostne laserske naprave imajo dobro optično, električno in temperaturno stabilnost
● Postavitev znanstvenega vezja, močna sposobnost preprečevanja motenj, lahko učinkovito prepreči udar strele
● Lučka indikatorja delovnega stanja je popolna in delovno stanje je na prvi pogled jasno
● Zunanje profesionalno stikalno napajanje, varno in stabilno, poraba energije manjša od 5W
● Vgrajeno vezje za zaščito pred strelo lahko močno zmanjša škodo, ki jo povzroči indukcija strele
Specifikacije
Parameter | Specifikacije |
Način dostopa | 10/100 / 1000Mbps Gigabit Ethernet |
Standardno | IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-TX 100Base-FX Hitri Ethernet, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX / LX Gigabit Ethernet, IEEE802.3x nadzor pretoka |
Valovna dolžina | Odvisno od SFP modula |
Razdalja prenosa | Vrata SFP: Spremenite modul SFP fiber Zviti pari kategorije-5: 100 m |
Pristanišče | Ena vrata RJ45: Povezava z zvitimi pari STP / UTP kategorije-5, EIA568A / B Dve reži SFP vrat: Odvisno od SFP modula |
BER | GG lt; 10-9 |
MTBF | 100.000 ur |
Preklopni mehanizem | Store-and-Forward |
LED indikator | POWER (napajanje), hitrost TP (vklop: 1000 Mb / s, izklop: 10/100 Mb / s) TP LINK / ACT, SD1 (LED za povezavo / delovanje SFP vrat 1), SD2 (LED za povezavo / delovanje SFP vrat 2) |
Napajanje | Zunanji: AC90 ~ 264V / DC100 ~ 380V vhod, 5V2A izhod |
Poraba energije | Maks. 5W |
Delovna temperatura | -10~55ºC |
Delovna vlažnost | 5%~90% |
Vzdrževanje temperature | -40~70ºC |
Vzdrževanje vlažnosti | 5% ~ 90% brez kondenzacije |
Mere | 71 mm (Š) × 94 mm (D) × 26 mm (V) (zunanje napajanje) |

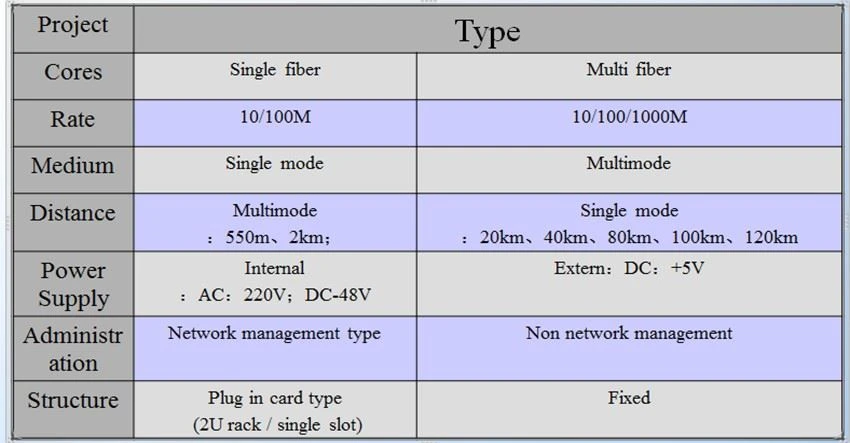

Razvrstitev
Klasifikacija delovnega sloga
Full duplex pomeni, da lahko pošiljanje in prejemanje podatkov z dvema različnima prenosnima linijama preprečujeta pošiljanje in prejemanje podatkov hkrati, hkrati pa lahko pošiljata in prejemata obe strani komunikacije. Ta način prenosa je full duplex sistem, kot je prikazano na sliki 1. V načinu full duplex sta oddajnik in sprejemnik nastavljena na vsakem koncu komunikacijskega sistema, tako da se lahko podatki prenašajo v dveh smereh hkrati. V načinu celotnega dupleksa ni treba preklopiti smeri, zato preklopni postopek ne povzroči časovne zakasnitve.
Pol dupleks se nanaša na uporabo istega daljnovoda za sprejemanje in pošiljanje. Čeprav se podatki lahko prenašajo v dve smeri, obe strani komunikacije ne moreta prejemati in sprejemati podatkov hkrati. Ta način prenosa je pol dupleksni sistem. Ko je sprejet način pol dupleksa, se oddajnik in sprejemnik na obeh koncih komunikacijskega sistema preko stikala za sprejem / prenos preusmerita v komunikacijsko linijo za preklop smeri. Zato bo prišlo do zamude.
Oddajnik optičnih vlaken se običajno uporablja v dejanskem omrežnem okolju, kjer Ethernet kabla ni mogoče pokriti, optična vlakna pa je treba uporabiti za podaljšanje oddajne razdalje. Hkrati pa ima tudi pomembno vlogo pri povezovanju zadnje kilometrske črte optičnih vlaken s človekom in zunanjim omrežjem. Z oddajnikom optičnih vlaken ponuja tudi poceni rešitev za uporabnike, ki morajo sistem nadgraditi iz bakrene žice na optična vlakna. Funkcija oddajnika optičnih vlaken je pretvoriti električni signal, ki ga želimo poslati, v optični signal in ga poslati. Hkrati lahko prejeti optični signal pretvori v električni signal in ga vnese na naš sprejemni konec.
Zadeve, ki potrebujejo pozornost
Obstaja veliko različnih vrst oddajnikov optičnih vlaken, vendar je v praksi večina pozornih na razvrstitev glede na različne konektorje optičnih vlaken: SC skupni oddajnik optičnih vlaken in FC / St skupni oddajnik optičnih vlaken.
Ko uporabljamo oddajnik optičnih vlaken za povezavo različnih naprav, moramo biti pozorni na različna uporabljena vrata.
1. Priključitev oddajnika optičnih vlaken na opremo 100base-tx (stikalo, zvezdišče)
Potrdite, da največja dolžina zvitega para ne sme presegati 100 m;
En konec zvitega para priključite na vrata oddajnika optičnih vlaken RJ-45, drugi konec pa na vrata RJ-45 (skupna vrata) opreme 100base-tx (stikalo, pesto).
2. Povezava oddajnika optičnih vlaken z opremo 100base-tx (omrežna kartica)
Potrdite, da največja dolžina zvitega para ne sme presegati 100 m;
En konec zvitega para povežite z vrati RJ-45 (vrata 100base-tx) oddajnika optičnih vlaken, drugi konec pa z vrati RJ-45 omrežne kartice.
3. Priključitev oddajnika optičnih vlaken na 100Base-FX:
Prepričajte se, da dolžina optičnih vlaken ne presega razdalje, ki jo zagotavlja oprema;
En konec optičnih vlaken je povezan s SC / FC / St konektorjem oddajnika optičnih vlaken, drugi konec pa s SC / St konektorjem opreme 100Base-FX.
Poleg tega je treba dodati, da mnogi uporabniki mislijo, da je vlakno mogoče normalno uporabljati, če je dolžina vlaken znotraj največje razdalje, ki jo lahko podpirajo enodomno ali večmodalno vlakno. Pravzaprav gre za napačno razumevanje. To razumevanje je pravilno le, če so povezane naprave v polnem dupleksu. Če obstajajo pol dupleksne naprave, je oddajna razdalja optičnih vlaken omejena.
Izdelki HTF' imajo celotno ponudbo, dolg garancijski čas in primerno ceno.
