Preizkušanje celovitosti signala pomeni, da obstaja veliko, nekaj glavnih načinov za testiranje valovnih oblik, preskus očesnega diagrama, preizkus tresenja itd., Metoda testiranja celovitosti signala se uporablja širše, preskus valovne oblike, in sicer z uporabo osciloskopa preizkusite amplitudo valovne oblike, rob in zarezo itd., s preskusom parametrov valovne oblike, amplitudo, robom časa, kot lahko vidite, ali izpolnjujejo zahteve na ravni vmesnika naprave, obstaja, na primer signalni zaviralnik.
Preskusne metode integritete signala lahko razdelimo v tri kategorije. Nekaj razlag teh metod je podanih spodaj.
Jitter test
Testiranje trepetanja zdaj dobiva vse več pozornosti, saj so posebni instrumenti za testiranje trepetanja, kot sta TIA (analizator časovnega intervala) in SIA3000, zelo dragi in se redko uporabljajo. Najbolj se uporablja osciloskop in programska oprema za obdelavo, kot je programska oprema TEK' s TDSJIT3. Programska oprema obdeluje komponente, kot sta RJ in DJ, ter komponente v DJ-ju. Za ta preskus so izbrani osciloskop, dolgo shranjevanje in hitro vzorčenje nujni pogoji, kot je pomnilnik več kot 2M in hitrost vzorčenja 20GSa / s. Zaenkrat pa se rezultati testiranja tresenja od podjetja do podjetja precej razlikujejo in nihče ni organ ali industrijski standard.
Preskus valovne oblike
Prva zahteva je, da gostitelj in sonda skupaj tvorita dovolj pasovne širine. V bistvu je pasovna širina testnega sistema več kot 3-krat večja od pasovne širine testnega signala. V praksi nekateri inženirji naključno najdejo nekatere sonde za testiranje ali celo priklopijo sondo podjetja A v osciloskop podjetja B, zaradi česar je težko dobiti natančne rezultate.
Preskus valovne oblike je najpogosteje uporabljeno sredstvo pri preskusu integritete signala, ki se običajno izvaja z uporabo osciloskopa, predvsem za preskušanje amplitude vala, roba in zareze itd. S parametri testa valovne oblike je razvidno, ali sta amplituda in robni čas izpolnjujejo zahteve glede ravni vmesnikov naprav in ali obstaja signalna slika, itd. Ker je osciloskop zelo splošen instrument, ga lahko uporabljajo skoraj vsi strojni inženirji, vendar to ne pomeni, da ga lahko vsi dobro uporabljajo. Testiranje valovnih oblik mora slediti tudi nekaterim zahtevam, da dobimo natančen signal.
Drugič, bodite pozorni na podrobnosti. Na primer, preskusna točka je običajno nameščena na zatiču sprejemne naprave. Če omejitve pogoja ni mogoče postaviti na zatič, kot je naprava, zaprta z BGA, jo lahko postavite na usmerjevalno črto PCB ali luknjo, ki je najbližja zatiču. Predaleč od zatičev sprejemne naprave se lahko zaradi odboja signala rezultati preskusov precej razlikujejo od dejanskih signalov. Ozemljitvena žica sonde mora biti čim krajša.
Na koncu morate biti pozorni na ujemanje. To je predvsem za uporabo koaksialnega kabla za preizkušanje situacije, koaksialni neposredno povezan z osciloskopom, obremenitev je običajno 50 ohmov in enosmerna sklopka, pri nekaterih tokokrogih pa bo enosmerna pristranskost, neposredno priključena na preskusni sistem, vplivala na delovanje stanje vezja, tako da test ne more biti običajna valovna oblika.

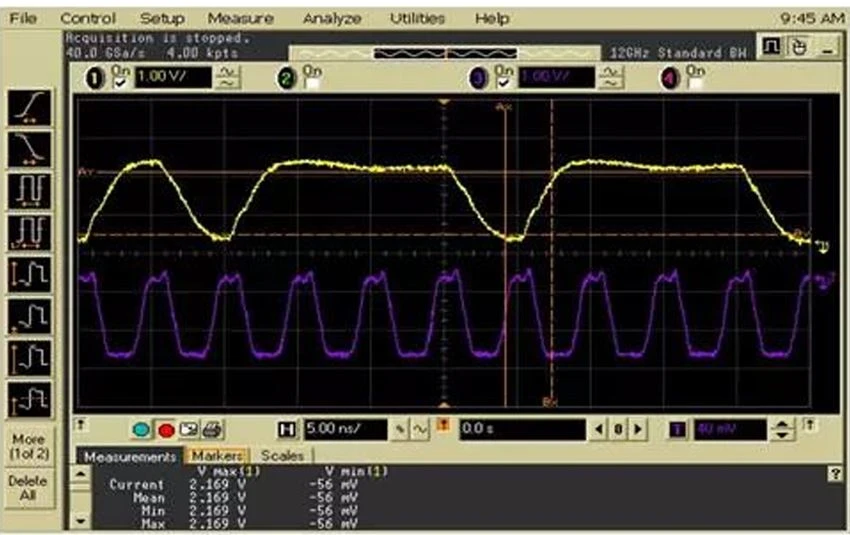

Preskus očesnega diagrama
Preskus očesne karte je pogosta preskusna metoda, zlasti za vmesnike s specifikacijami, kot so E1 / T1, USB, 10 / 100base-T in optični vmesnik. Preskušanje očesnih zemljevidov teh standardnih vmesniških signalov se v glavnem izvaja z osciloskopi MASK, vključno z univerzalnimi osciloskopi, vzorčnimi osciloskopi ali analizatorji signalov. Ti osciloskopi imajo vgrajeno funkcijo za ekstrakcijo ure za prikaz zemljevida oči, pri osciloskopih brez MASKE pa je za sprožitev mogoče uporabiti zunanjo uro. Uporabite preskusno funkcijo očesnega diagrama, bodite pozorni na število testnih valovnih oblik, še posebej za presojo vmesnega očesnega diagrama je v skladu s specifikacijami, količina premajhna, tresenje valovne oblike je majhno, lahko gre za kršitev, na primer valovna oblika v določen del MASK-a, se lahko zbere manj kot, napaka pri, število je preveliko, bo celoten preizkusni čas predolg, učinkovitost ni velika, običajno preskusna valovna oblika ne sme biti manjša od 2000, približno 3000, kot je primerno.
S programsko opremo za analizo si lahko ogledate podrobnosti o nepravilnostih na očesni karti. Na primer, v MASK-u so bile izpuščene nekatere vzorčne točke, ki so bile prej neznane, ker se seštejejo vse vzorčne točke, skupni učinek je videti kot dolg prikaz naknadnega žarenja. Novi instrument, ki izkorišča svoje dolgo shranjevanje, zbira valovno obliko in jo prikazuje, tako da je mogoče ohraniti vse podrobnosti valovne oblike. Zato lahko preveri nepravilnosti valovne oblike, na primer, ali je valovna oblika 000010 ali 101010. Ta funkcija lahko strojnemu inženirju pomaga najti koren težave.
