Sorodno znanje optičnega modula Bidi

Bidi optični modul: bidi --- dvosmerni. Uporablja tehnologijo WDM za prenos in prejemanje različnih osrednjih valovnih dolžin v dveh smereh, da se realizira dvosmerni prenos optičnih signalov za eno vlakno. Bidi moduli morajo biti uporabljeni v parih, njegova največja prednost pa je shranjevanje vlaknin. Z ugasnjenjem diplexerja, ki ustreza želeni valovni dolžini oddajnika in sprejemnika, se realizira dvosmerni prenos podatkov.

Uporaba

Enojna vlakna dvosmerna se običajno uporabljajo v omrežju za dostop do uporabnikov za dokončanje komunikacije slike, podatkov in glasu z nizkimi stroški.

1. Optični modul enojnih vlaken bidi je dražji, vendar je za shranjevanje vlaknin potrebnih le eno vlakno, kar je boljša izbira za uporabnike, ki nimajo vlaknin.

2. Optičnega modula z dvojnimi vlakni ni treba združiti. Vsaka dva optična modula se lahko povežeta. Cena je cenejša od cene optičnega modula za eno vlakno bidi, vendar je potrebno še eno vlakno. Če zadostujejo viri vlaken, je mogoče izbrati optični modul z dvojnimi vlakni.

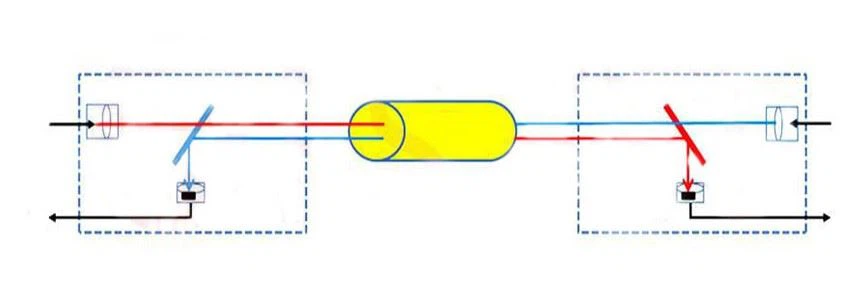

Delovno načelo

Očitna razlika med bidi optičnim modulom in tradicionalnim dvosmernim dvosmernim optičnim modulom je v tem, da je bidi optični modul opremljen z WDM parom, znan tudi kot diplexer, ki lahko pari in ločuje podatke, ki jih prenaša eno samo vlakno. Zato se bidi optični modul imenuje tudi WDM optični modul.

Za učinkovito delovanje je treba bidi optične module uporabljati v parih, operativne valovne dolžine dveh diplexerjev pa morajo biti komplementarne in dosledne. Če sta na primer v parih uporabljena dva bidi optična modula, in sicer a in B, je sprejemna valovna dolžina modula a oddajna valovna dolžina modula B, oddajna valovna dolžina modula a pa je sprejemna valovna dolžina modula B.

Vrsta bidi optičnega modula

(1) Bidi SFP optični moduli: bidi SFP optični moduli se običajno uporabljajo v visokozmogojnih integriranih dvostranskih podatkovnih povezavah prek enega samega vlakna. Če je oddajna razdalja manjša od 40km, je shema valovne dolžine optičnega modula Bidi SFP 1310nm / 1550nm in 1310nm / 1490nm; če je oddajna razdalja več kot 40km, je shema valovne dolžine optičnega modula Bidi SFP 1550nm / 1490nm.

(2) Bidi SFP + optični modul: bidi SFP + optični modul je izboljšan optični modul SFP. Uporablja se v dvosmerni 10g serijski optični komunikaciji med 1330 / 1270nm oddajnika in 1270 / 1330nm sprejemnika, kot je IEEE 802.3ae 10gbase-bx, z razdaljo oddajnika 20km.

(3) Bidi x2 optični modul: bidi x2 optični modul se uporablja v dvosmerni 10g serijski optični komunikaciji, ta optični modul pa je sestavljen iz dveh delov: del oddajnika uporablja 1330 / 1270nm DFB laser. Sprejemnik uporablja integrirano 1270 / 1330nm preamplifier in post ojačevalnik.

(4) Optični modul Bidi XFP: optičen modul Bidi XFP je XFP MSA pakiran optični modul z vgrajeno digitalno diagnostično funkcijo. Valovna dolžina emisije in prejemna valovna dolžina sta 1330nm / 1270nm oziroma 1270nm / 1330nm. Na splošno se uporablja z pasom SMF, največja oddajna razdalja pa lahko doseže 10km. Poleg tega je poraba energije optičnega modula 2G manjša od porabe optičnega modula 10G.

Zakaj izbrati bidi optični modul?

Najbolj očitna prednost bidi optičnega modula je, da lahko zmanjša število vrat na plošči za obliže vlaken, prihrani stroške infrastrukture za kabliranje vlaken, zmanjša prostor za kabliranje, pomaga pri upravljanju vlaken in zmanjša število potrebnih optičnih vlaken. Cena bidi optičnega modula je višja od cene tradicionalnega dvosmernega dvosmernega optičnega modula, vendar se število optičnih vlaken, ki jih zahteva bidi optični modul na enoto prenosne razdalje, zmanjša za polovico. Pri številnih omrežnih linijah stroški pri uporabi manj vlaken daleč odtehtajo stroške nakupa bidi optičnih modulov.

Razlika med dvosmernim optičnim modulom enojnih vlaken in dvosmernim dvosmernim optičnim modulom:

1. tehnologija WDM je sprejeta v dvosmernem optičnem modulu z enim vlakni, vendar se dvosmerni optični modul dvojnih vlaken ne uporablja;

2. Enotni vlaken dvosmerni optični modul je treba uporabiti v parih, dvosmerni dvosmerni optični modul dvojnih vlaken pa ne potrebuje;

3. Struktura dvosmernega optičnega modula z enim vlakni je bolj zapletena od strukture dvosmernega optičnega modula dvojnih vlaken, v optičnem modulu pa je potrebna razcepilec;

4. Med dvosmernimi optičnimi moduli z enim vlakni je potrebno le eno vlakno in potrebna sta dva vlakna dvosmerna optična modula;

5. Na splošno je cena optičnega modula z enim načinom višja od cene več načinov optičnega modula, razlogi pa so naslednji:

Premer jedra enomožnih vlaken je majhen, dovoljen je le en način prenosa, disperzija je majhna, sklopka z optičnimi napravami pa je razmeroma težka; premer jedra več načinov vlaken je velik, kar omogoča več sto načinov prenosa, tako da je sklopka z optičnimi napravami razmeroma enostavna, velikost sklopke pa se dobro ujema z večmodnim vlakni; Optični modul z enim načinom lahko deluje tako na enomodnih vlaknih kot na večmodnih vlaknih, multimodni optični modul pa lahko deluje le na večmodnih vlaknih.

Uvedba skupnih optičnih modulov za SFP

Trenutno je najvišja hitrost do 10,3G, vmesnik pa LC. Sestavljen je iz laserja (tudi oddajnika Tosa in sprejemnika Rosa), vezja IC in zunanjih dodatkov. Zunanji dodatki vključujejo lupina, podnožje, pcba, vlečni obroček, zaponko, odklepanje del in gumijasti vtič.

Razvrstitev optičnih modulov za SFP

(1) Glede na stopnjo obstaja 155m / 622m / 1.25g/2.125g/4.25g/8g/10g, od tega se 155m in 1,25g široko uporablja na trgu;

(2) Glede na valovno dolžino: 850nm / 1310nm / 1550nm / 1490nm / 1530nm / 1610nm, Valna dolžina je 850nm, to je multi-mode SFP, mjenjač je manja od 2km, valna dolžina je 1310 / 1550nm, mjenjačna razdalja je veča od 2km, cena te tri valne dolžine je relativno ceneja od drugih valnih dolžina;

(3) Glede na razdaljo so na voljo kratka razdalja, srednja razdalja in medkrajevna razdalja;

(4) V skladu z načinom prenosa: električna vrata, eno način, več način;

(5) Posebne vrste SFP vključujejo bidi-sfp, SFP električnega pristanišča, cwdmsfp, dwdmsfp in SFP + optične module.

Razlike med SFP in bidi SFP

Kot vsi vemo, ima skupni SFP modul običajno dva vrata, eno je TX vrata za oddajanje signalov, drugo je RX vrata za sprejemanje signalov. Od običajnega SFP modula ima modul Bidi SFP le eno vrata, ki jih filter filtrira v optičnem modulu. Integrirani WDM parnik se uporablja za prenašanje in prejemanje signalov na enem vlaken. Hkrati se prenaša 1310nm optični signal in prejme 1550nm optični signal, ali obratno.
