OXC, polno ime je optična navzkrižna povezava.
Tako kot ROADM je tudi OXC naprava za optični prenos, ki lahko izmenjuje optične signale med različnimi optičnimi potmi.
Koncept OXC je dejansko obstajal že okoli leta 2000. V nekem smislu je ROADM posebna izvedba OXC, OXC pa vključuje ROADM.
Z vidika tradicionalne arhitekture je OXC sestavljen iz optične navzkrižne matrike, vhodnega vmesnika, izhodnega vmesnika, krmilne enote za upravljanje in drugih modulov. Optična navzkrižna matrika je jedro OXC. Tako imenovana matrika je pravzaprav "škatla" s poljubnimi notranjimi vrati, ki so med seboj povezani v parih.

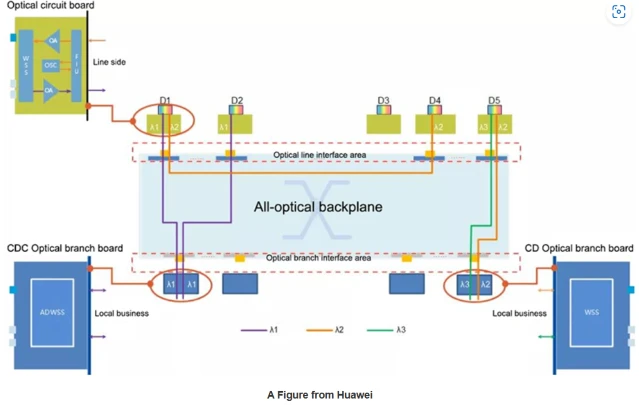

Pojasnili bomo z arhitekturo Huaweijeve opreme OXC.
Oprema OXC je v glavnem sestavljena iz optičnih vezij, optičnih hrbtnih plošč in optičnih pritočnih plošč.
Na splošno vsaka reža vezja ustreza eni smeri. Ko optični signal vstopi, se "razstavi" na signale valovne dolžine NWSS (Stikalo za izbiro valovne dolžine).
Prejšnja stikala WSS so uporabljala mehansko arhitekturo MEMS. Ta struktura ima visoko stopnjo napak in slabo zanesljivost. Kasneje se je razvila v rešitev LCoS (tekoči kristal na siliciju), ki izvorno podpira funkcijo Flexi-Grid, podpira spremenljive širine kanalov in super kanale ter ima bistveno večjo zanesljivost kotMEMS.
Načeloma rešitev LCoS uporablja fazno nadzorovano izbiro valovne dolžine, brez mehanskih vibracij, brez optičnega ojačanja za zgornje in spodnje valove ter dimenzijo smeri do 32 dimenzij, s čimer doseže izjemno veliko zmogljivost križanja in nižjo porabo energije.
Optični signal valovne dolžine gre skozi optični konektor in vstopi v optično hrbtno ploščo iz optičnega vezja.

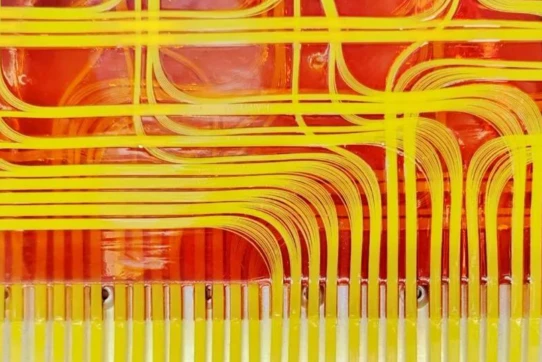

Optična hrbtna plošča je pomembna razlika med OXC in ROADM in ima visoko tehnično vsebino. To je enakovredno tiskanju številnih optičnih vlaken na kos papirja za vzpostavitev optične povezave.
Optična hrbtna plošča zagotavlja podporo za veliko preklopno zmogljivost in nanosekundno zakasnitev.
Ko optični signal valovne dolžine izstopi iz optične hrbtne plošče, vstopi v optično pritočno ploščo inN×M WSSje sestavljen z dodajanjem ravni prilagoditve kristalne ravnine LCoS.
