Koliko veste o pigtails iz vlaken?

Optična vlakna se nanašajo na zlomljen konec jedra optičnih vlaken z bitnim priključkom na enem koncu in zlomljen konec jedra optičnih vlaken na drugem koncu. Pogosto je v priključni omarici optičnih vlaken za povezavo optičnega kabla in oddajnika optičnih vlaken (med njimi se uporabljajo tudi spenjači in mostički).

Po končanem polaganju optičnih kablov mora biti prek povezave z optičnimi vlakni oblikovana celotna prenosna povezava optičnih vlaken. V povezavi optičnih vlaken je veliko priključnih točk, vključno z neposredno priključno točko optičnih vlaken, zaključkom konektorja in medsebojno povezavo konektorja, zato ima povezava optičnih vlaken tudi dve obliki povezave in zaključka.

Končanje vlaken je postopek povezovanja konektorja optičnih vlaken z optičnim vlaknom in njegovo poliranje. Da bi zmanjšali izgubo povezave, morate priključek priključiti in konec priključka optičnih vlaken polirati. Zaključek iz vlaken se uporablja predvsem za izdelavo mostičkov in vlaken.

Rep vlaken je razmeroma tanek. Prerez repa vlaken je nagnjena ravnina s kotom 8 ° in ni odporen na visoke temperature. Če je več kot 100 ℃, se bo olupilo.

Treba je opozoriti, da vlaknasti pigtail in mostiček nista isti koncept. Samo en konec pigtaila iz optičnih vlaken je premični zgib, oba konca mostička pa sta premična zgloba. Obstaja veliko vrst vmesnikov. Različni vmesniki potrebujejo različne spenjače, mostiček pa se lahko uporablja kot pigtail.

Lastnosti izdelka:

1. Kakovosten material z majhnimi vložnimi izgubami in odsevi ima dobre optične lastnosti. Z adapterjem ga je mogoče enostavno namestiti. Izboljšana in natezna zasnova zagotavlja visoko mehansko stabilnost. Visoko natančen keramični vložek z majhno napako koncentričnosti in notranjim premerom odprtine zagotavlja dodatno izgubo vstavljanja in izgubo pri vračanju, preprečuje poslabšanje zmogljivosti prenosa in poškodbe optičnega oddajnika.

2. Uporabljajo se napredna tehnologija in oprema za mletje, ki zagotavljajo, da tehnični parametri, kot so sredinski odmik optičnih vlaken, vbočenost optičnih vlaken in polmer ukrivljenosti keramične končne površine, ustrezajo določenim standardom.

3. Da bi zagotovili dolgotrajno uporabo konektorja, z natančnim interferometrom ne preizkusimo le slabljenja in odboja konektorja nazaj, temveč tudi praske ali napake na površini spoja. Za zagotovitev kakovosti konektorja se merijo upogibni polovični krivulje, zamik brušenja, povešanje optičnih vlaken in štrlenje spojev FC, ST, SC in LC.

4. 100-odstotno optično zaznavanje ima vsak mostiček dobro kakovost brušenja in odličen indeks zmogljivosti.

5. Izdelki iz optičnih vlaken imajo tudi PVC in LSOH različno požarno zaščito, kar zagotavlja prilagodljivost zasnove.

6. Ima prednosti majhne izgube pri vstavljanju, velike izgube pri vračanju, odlične zamenljivosti in večkratne zmogljivosti vstavljanja in izvlečenja ter je enostaven za uporabo.

Uporaba

Komunikacijski sistem z optičnimi vlakni

Optično dostopno omrežje

Prenos podatkov iz optičnih vlaken

Optična vlakna CATV

Lokalno omrežje (LAN)

Preskusna oprema

Optični senzor

Zaporedni strežnik

FTTH / FTTX

Telekomunikacijsko omrežje in predkončna namestitev.

Vrste pigtails

V skladu z obstoječimi standardi ODF za stojala in vrata lahko hopping vlakna razdelimo na naslednje vrste:

1. Glede na vrsto vmesnika: vmesnik pigtail lahko razdelimo na FC, SC in LC, oba konca pa sta FC-FC, SC-SC, LC-LC, fc-sc, fc-lc, sc-lc, skupaj šest vrst skakanja vlaken.

2. Glede na dolžino vmesnika: dolžina pigtaila se spreminja. Trenutno so najpogosteje uporabljeni 3M, 5m, 10m, 15m in 20m.

3. Namen: FC vmesnik se uporablja za povezavo ODF okvirja z oddaljenim jedrom vlaken; SC vmesnik se uporablja za ODF okvir in opremo, kot sta vmesnik opreme OLT in ONU ter vmesnik fotoelektričnega pretvornika v EPON; LC vmesnik se uporablja samo za vmesnike opreme.

V teoriji komunikacije z optičnimi vlakni lahko optična vlakna delimo na enodomna in večnamenska. Razlika v premeru jedra med multimodnim PIGTAIL (50 μ m) in enosmernim PIGTAIL (8-11 μ m) je zelo velika. Razlika je v tem, da:

1. Enomodna vlakna imajo majhen premer jedra (približno 8-10 mm), dovoljen je samo en način prenosa in disperzija je majhna. Deluje na dolgih valovnih dolžinah (1310nm in 1550nm), zato je relativno težko povezati z optičnimi napravami. Enodimenzionalni pigtail je rumene barve, razdalja prenosa pa je 10km-40km oziroma 40km-120km

2. Premer jedra večmodnega vlakna je velik (62,5 mm ali 50 mm), kar omogoča na stotine načinov prenosa z veliko disperzijo, ki delujejo pri 850nm ali 1310nm. Sklop z optičnimi napravami je razmeroma enostaven. Večnamenski pigtail je oranžen, razdalja prenosa pa 500m-2km, ki se uporablja za medsebojno povezavo na kratke razdalje.

Povzetek:

Dolga enosmerna razdalja prenosa

Velika enojna pasovna širina prenosa

Ne pride do disperzije v enem načinu in kakovost je zanesljiva

En način običajno uporablja laser kot vir svetlobe, kar je drago, medtem ko multimodna komunikacija običajno uporablja poceni LED

Cena v enem načinu je razmeroma visoka, cena v več modeh je poceni, prenos kratkega dosega je lahko

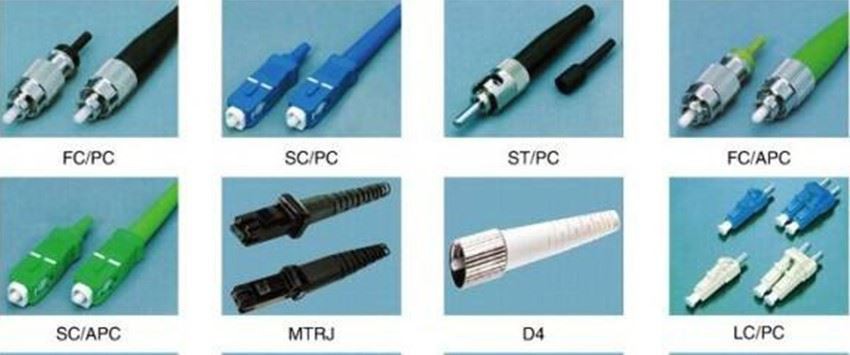

Pigtail ima različne konektorje. Premer navadnega pigtaila je običajno 0,9 mm in je nameščen v napravi ODF.

Zadeve, ki potrebujejo pozornost:

1. Da bi zmanjšali slabljenje optičnega signala v procesu prenosa, se je treba čim bolj izogibati navijanju zanke.

2. Optični modul, povezan s pigtail-om, se mora ujemati s pigtail-om, kratkovalovni optični modul mora biti povezan z večmodnim zadnjim vlaknom, dolgovalni optični modul pa mora biti povezan z enojnim mostičem, da se zagotovi natančnost prenosa podatkov.

3. Konektor pigtaila naj bo čist, konektor pa mora biti po uporabi zaščiten in zatesnjen z zaščitnim tulcem, da se preprečijo madeži olja, prah in mehanske poškodbe.

4. Pred uporabo je treba keramični čep in čelno stran čepa obrisati z alkoholom.

5. Če je pigtail poškodovan zaradi človeka ali drugih dejavnikov, je treba poškodovani mostiček pravočasno zamenjati.
