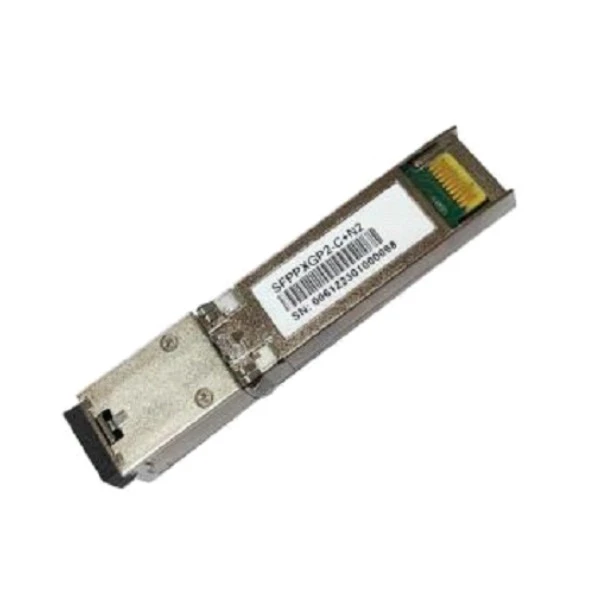

Lastnosti izdelka
● Skladno z ITU-T XGS-PON G.9807.1
● Dvosmerne podatkovne povezave z enim vlaknom
● 1577nm 9,953Gbps neprekinjeni oddajnik z EMLlaserjem, 1270nm
9,953 Gbps/2,488 Gbps sprejemnik v rafalnem načinu z uporabo APD-TIA
● 2-žični vmesnik za integriran digitalni diagnostični nadzor
● Indikacija moči digitalnega sprejemnega signala (RSSI)
● Paket SFP+ MSA z optičnim vmesnikom vtičnice SC/UPC
● +3.3V napajalnik
● Delovna temperatura ohišja: 0~70 stopinj
● Skladnost z RoHS
Informacije o naročanju
|
Naročanje P/N |
Opis |
|
HTD272RR-SSCC |
XGS-PON OLT, N1,TX 1577nm 9,953Gbps, RX 1270nm 9,953/2,488Gbps, Faktor oblike SFP+, posoda BIDI SC/UPC, 0~70 stopinj komercialne temperature |
|
HTD372RR-SSCC |
XGS-PON OLT, N2,TX 1577nm 9,953Gbps, RX 1270nm 9,953/2,488Gbps, Faktor oblike SFP+, posoda BIDI SC/UPC, 0~70 stopinj komercialne temperature |
|
HTD472RR-SSCC |
XGS-PON OLT, E1,TX 1577nm 9,953Gbps, RX 1270nm 9,953/2,488Gbps, Faktor oblike SFP+, posoda BIDI SC/UPC, 0~70 stopinj komercialne temperature |
Značilnosti
Vse zmogljivosti so navedene pri celotni delovni temperaturi in pogojih
|
Parameter |
Enota |
|
Min. |
Tipično |
Maks. |
Opombe |
|
|
1577nm 9.953Gbps Oddajnik |
|||||||
|
Centralna valovna dolžina TX |
nm |
1575 |
1577 |
1580 |
|
||
|
Spektralna širina (-20dB) |
nm |
|
|
1 |
|
||
|
SMSR |
dB |
30 |
|
|
|
||
|
Povprečna izstreljena moč (N1) |
dBm |
2 |
|
5 |
|
||
|
Povprečna izstreljena moč (N2) |
dBm |
4 |
|
7 |
|
||
|
Povprečna izstreljena moč (E1) |
dBm |
6 |
|
9 |
|
||
|
Srednja zagonska moč (TX izklopljen) |
dBm |
|
|
-39 |
|
||
|
Razmerje izumrtja |
dB |
8.2 |
|
|
|
||
|
Toleranca optične povratne izgube |
dB |
- 15 |
|
|
|
||
|
Maska oddajnika (PRBS231- 1@9.953G) |
Skladno z ITU-T G.9807.1 |
|
|||||
|
1270nm 9.953Gbps/2.488Gbps Sprejemnik |
|||||||
|
Prejmi valovno dolžino |
nm |
1260 |
1270 |
1280 |
|
||
|
Občutljivost (N1) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
dBm |
|
|
-26 |
|
||
|
Občutljivost (N1) (PRBS223- 1@2,488G,ER=8.2dB, BER<10-4) |
dBm |
|
|
-27.5 |
|
||
|
Občutljivost (N2) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
dBm |
|
|
-28 |
|
||
|
Občutljivost (N2) (PRBS223- 1@2,488G,ER=8.2dB, BER<10-4) |
dBm |
|
|
-29.5 |
|
||
|
Občutljivost (E1) (PRBS231- 1@9.953G,ER=6dB, BER<10-3) |
dBm |
|
|
-30 |
|
||
|
Občutljivost (E1) (PRBS223- 1@2,488G,ER=8.2dB, BER<10-4) |
dBm |
|
|
-31.5 |
|
||
|
Preobremenitev (N1) |
dBm |
-5 |
|
|
|
||
|
Preobremenitev (N2) |
dBm |
-7 |
|
|
|
||
|
Preobremenitev (E1) |
dBm |
-9 |
|
|
|
||
|
SD Assert Level (N1) |
dBm |
|
|
-28 |
|
||
|
Raven potrditve SD (N2) |
dBm |
|
|
-30 |
|
||
|
SD Assert Level (E1) |
dBm |
|
|
-32 |
|
||
|
SD De-assert Level |
dBm |
-43 |
|
|
|
||
|
SD histereza |
dB |
0.5 |
|
|
|
|
Električni Vmesniški znakakteristike |
|||||
|
Vnos podatkov Swing Differential/TX |
mV |
100 |
|
850 |
|
|
Nihajni diferencialni izhod podatkov/RX |
mV |
300 |
|
800 |
|
|
Diferencialna impedanca podatkov |
Ω |
90 |
100 |
110 |
|
|
Izhod LVTTL visok |
V |
2.4 |
|
Vcc |
|
|
Nizek izhod LVTTL |
V |
0 |
|
0.4 |
|
|
Visok vhod LVTTL |
V |
2.0 |
|
Vcc+0.3 |
|
|
Nizek vhod LVTTL |
V |
0 |
|
0.8 |
|
