1 m (3ft) MPO ženski do MPO ženski 12 vlaken OS2 9/125 enojni vodni kabel, tip B, elitni, LSZH, rumeni
Novi optični kabel podatkovnega centra ima posebno strukturo krožnega in majhnega zunanjega premera, pri čemer je dosežen manjši polmer upogibanja optičnega kabla v trupu, zaradi česar je shranjevanje in polaganje priročno in hitro.
MPO glavni kabel, stroškovno učinkovita alternativa zamudnemu poljskemu zaključevanju, je zasnovan za krpanje vlaken z visoko gostoto v podatkovnih centrih, ki potrebujejo prihranek prostora in zmanjšajo težave pri upravljanju kablov.
0,35 dB IL; Priključek MPO ženski na MPO ženski; 3,0 mm kabel LSZH, zasnovan za 40G LR4 PSM, 40G QSFP + PLR4 optiko za neposredno povezavo in podatkovni center z visoko gostoto.
Kabel 12F MPO-MPO Patch / trunk je zasnovan za 40G QSFP + SR4, 40G QSFP + CSR4 in 100G QSFP28 SR4 optične neposredne povezave in podatkovni center z visoko gostoto.
Kabel 24F MPO-MPO Patch / trunk je zasnovan za 100GBASE-SR10 CXP / CFP Interconnect Solution, 100GBASE-LR4 in podatkovni center z visoko gostoto.
Lastnosti
● Ameriški priključek Conec MTP®, premium konektor Senko MPO Plus
● Razredi vlaken OS2, OM3, OM4 (na voljo OM1 in OM2)
● 0,35 dB Elite konektor MTP / MPO z majhnimi izgubami, pa tudi standardne različice 0,6 / 0,75 dB

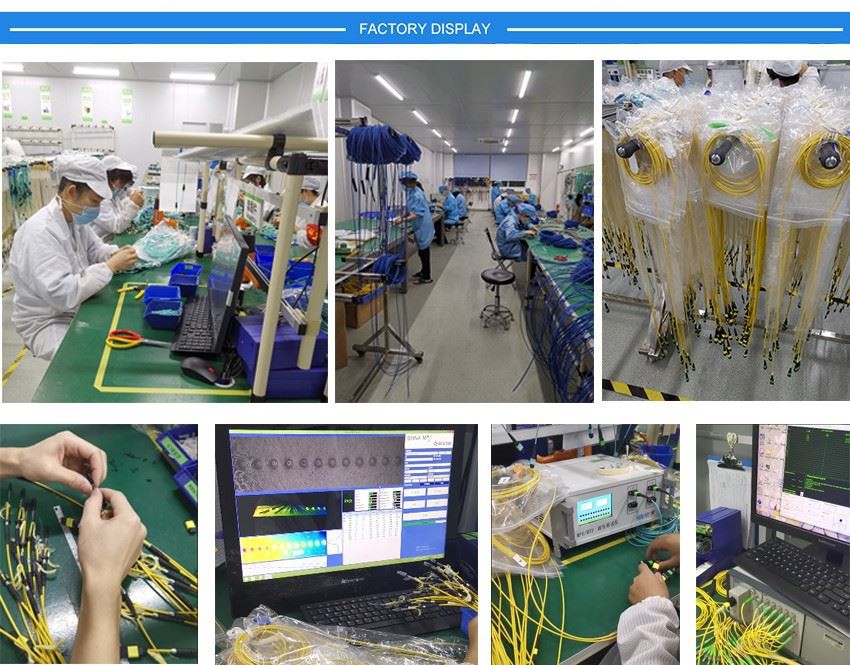

● Tovarniško zaključeno in preizkušeno
● Omogočite enostavno selitev z 10GbE na 40GbE ali 100GbE
● Za zaščito koncev vlaken med namestitvijo so na voljo vlečne ušesce
● Nizka izguba pri vstavljanju, velika izguba pri vračanju
● Multi-fiber priključek na osnovi MT, zaključki in sklopi 4,8,12 in 24 optičnih priključkov
● Ekonomična rešitev za masno končanje vlaken
● Zasnovan za SM in MM aplikacije z majhno in standardno izgubo
● Na voljo so robustni okrogli kabel, ovalni kabel in goli trak
● Na voljo so barvno kodirana ohišja za razlikovanje vrste vlaken, vrste laka in / ali razreda priključkov
● Dober pri ponovljivosti in zamenljivosti
Na voljo v treh vrstah polarnosti:
Tip A (naravnost skozi)
Tip B (navzkrižno, obrnjeno)
Tip C (navzkrižni par, prevračanje)
Specifikacije
Parametri | Enota | Vrednote |
Način vlaken | - | OS2 9 / 125μm SM |
Poljski tip | - | APC do APC |
Izguba pri vstavljanju | dB | 0,35 dB največ (0,15 dB običajno) |
Dušenje pri 1310nm | dB / km | ≤0.32 |
Jakna OD | mm | 3.0 |
Namestitev Natezna obremenitev | N | 100 |
delovna temperatura | °C | -10 ~ +70 |
Valovna dolžina | nm | 1310/1550 |
Najmanjši polmer upogiba | mm | 10 |
Povratna izguba | dB | ≥60 |
Dušenje pri 1550nm | dB / km | ≤0.18 |
Kabelska jakna | - | LSZH |
Dolgotrajna natezna obremenitev | N | 50 |
Temperatura skladiščenja | ℃ | -40 ~ +85 |
Kakovostni materiali za zaščito okolja
Uporaba kabla z najvišjo požarno odpornostjo, odpornost na visoke temperature in nizek dim med zgorevanjem ima zelo pomembno vlogo pri varovanju okolja.
Številka vlaken | Stanovanje 24 | 36& 48& 72 | 72 | 96 | 144 |
Premer podenote (mm) | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 |
Premer kabla (mm) | (4.2±0.3)x(7.6±0.4) | 9.0±0.3 | 11.2±0.3 | 13.5±0.3 | 17.5±0.3 |
Teža kabla (kg / km) | (LSZH52) / (PVC 44) | (LSZH93) / (PVC 86) | (LSZH106) / (PVC 96) | (LSZH146) / (PVC 135) | (LSZH260) / (PVC 224) |
Največja obremenitev (IEC794-1) Namestitev / delovanje | 200/80 | 1000N/300N | |||
Temperaturna ocena Delovanje& Skladiščenje | -20°C ~70°C | ||||
Metoda mletja
Funkcije v enem načinu
MPO mostiček iz optičnih vlaken lahko razdelimo na prehodni in neprehodni tip. Obstajajo različne vrste MPO mostičkov, vključno s trakovskim MPO mostičkom in snopom MPO mostičkov. Ventilator Po mostička, ki ga odcepijo veje (krožne ali kvadratne), lahko na splošno prenaša 2–24 jedra 0,9 ali 2,0 optičnih kablov. Tip konektorja določi stranka. Izbirate lahko med FC, LC, SC, ST in drugimi vrstami. Izbere se lahko skupna dolžina ali dolžina veje MPO mostička in druge zahteve. Izbira je' Vse vrste MPO mostičnih izdelkov v obliki MPO mostičkov iz optičnih vlaken, MPO mostič za prenos, MTP tip, MTP 10 Gigabit mostiček, večnamenski 10 Gigabit mostič, MPO z razvejanim mostičem in druge oblike MPO mostičkov ustrezajo zahtevam telcordia -gr-326, standardi IEC in ROHS.
Zasnova pokrova za prah
Tesna zasnova pokrova za prah lahko zaščiti konektor optičnih vlaken pred onesnaženjem in poškodbami ter zagotovi normalen prenos omrežnih signalov.
Podpira omrežno povezavo 40G / 100G z visoko gostoto in natančnostjo. Prihranite prostor za ožičenje in izboljšajte vzdrževanje omrežja
Konektorji optičnih vlaken se uporabljajo za spajanje optičnih vlaken, kjer je potrebna zmožnost povezovanja / odklopa. Zaradi postopkov poliranja in uglaševanja, ki se lahko vključijo v proizvodnjo optičnih konektorjev, se konektorji pogosto sestavijo na optična vlakna v proizvodnem obratu dobavitelja' Vendar se lahko vključeni postopki sestavljanja in poliranja izvajajo na terenu, na primer za prekinitev dolgih voženj na popravljalni plošči.
Konektorji z optičnimi vlakni se uporabljajo v telefonskih centralah, za ožičenje prostorov strank in v zunanjih napravah za povezovanje opreme in kablov ali za navzkrižno povezovanje kablov.
Pogosta vprašanja
V: Kakšna je razlika med simpleksnim in dupleksnim optičnim kablom?
O: Kabel simplex vlaken je sestavljen iz enega samega stekla steklenih vlaken. Dupleksni kabel je sestavljen iz dveh pramenov steklenih ali plastičnih vlaken.
V: Kako vem, katere stroške pošiljanja imam pred oddajo naročila?
O: Če želite ugotoviti, koliko je strošek pošiljanja pred oddajo naročila, se lahko obrnete na našo službo za stranke
V: Večmodalni, enojni način, lasersko optimiziran - kaj vse to pomeni?
O: V današnjem svetu optičnih vlaken' je pri izbiri vrst optičnih kablov na voljo veliko možnosti. Glede na vrsto optičnega kabla in specifikacijo oddajnika so za vsako tehnologijo podprte različne razdalje.
Velikost jedra vlakna, zahteve glede pasovne širine in valovne dolžine oddajnika (tj. 850 m, 1550 nm) so nekateri od vidikov pri načrtovanju omrežja z optičnimi vlakni.
